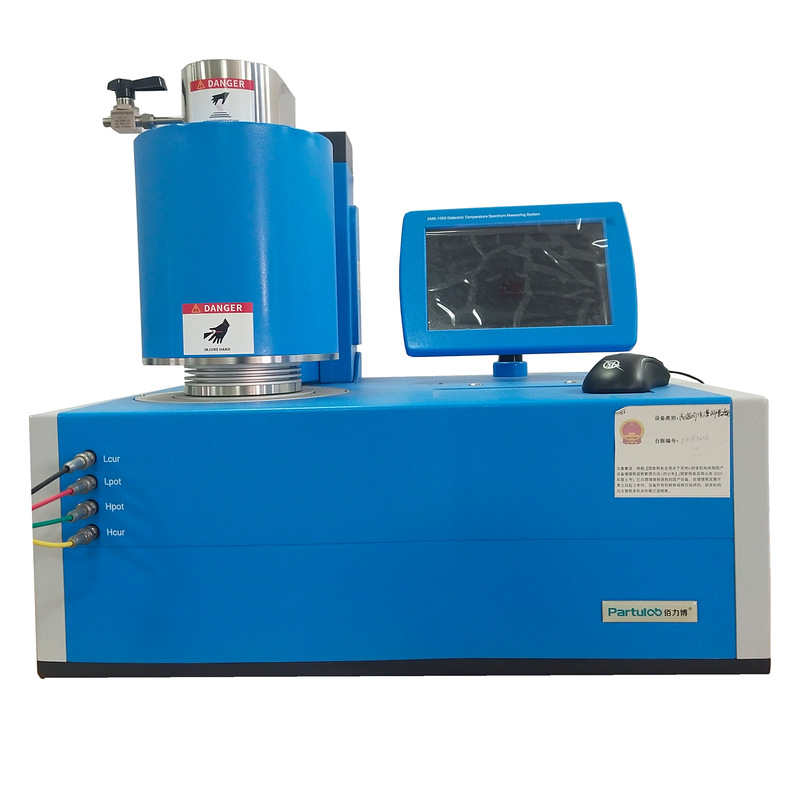

高温介电谱测量系统

仪器名称：高温介电谱测量系统

仪器型号：DMS10001

仪器产家：佰力博科技（中国）有限公司

主要应用：测量样品高温的介电常数。

性能指标：

    1. 温度范围：RT~1000 °C；

    2. 控温精度：±0.5 ℃；

    3. 升温速率：0~10 ℃/min，典型值3 ℃/min；

    4. 频率范围：20 Hz~30 MHz；

    5. 测量精度：0.05% F.S；

    6. 测量环境：空气、流动气氛、真空气氛可选；

    7. 测量原理：平行板电容器原理；

    8. 测试通道：单通道/四通道可选。

样品要求：

满足电学测量样品的一般要求，一般外径φ＜20 mm，d＜5 mm的块体。

测试案例：

Cole-Cole

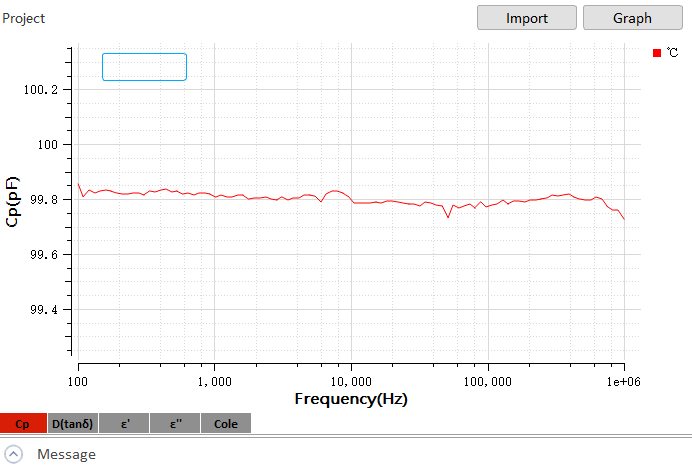

电容

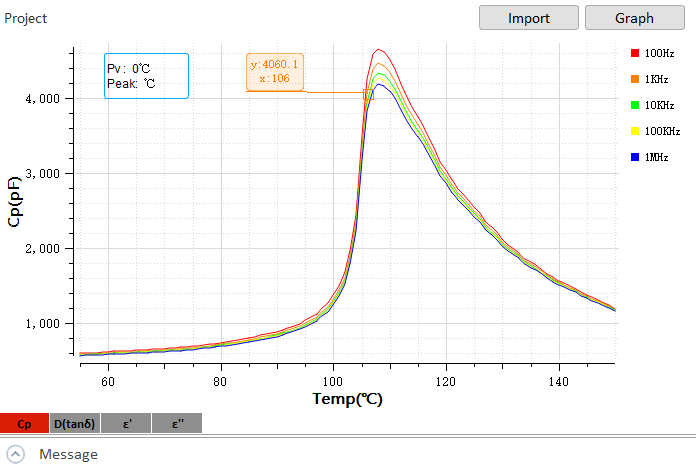

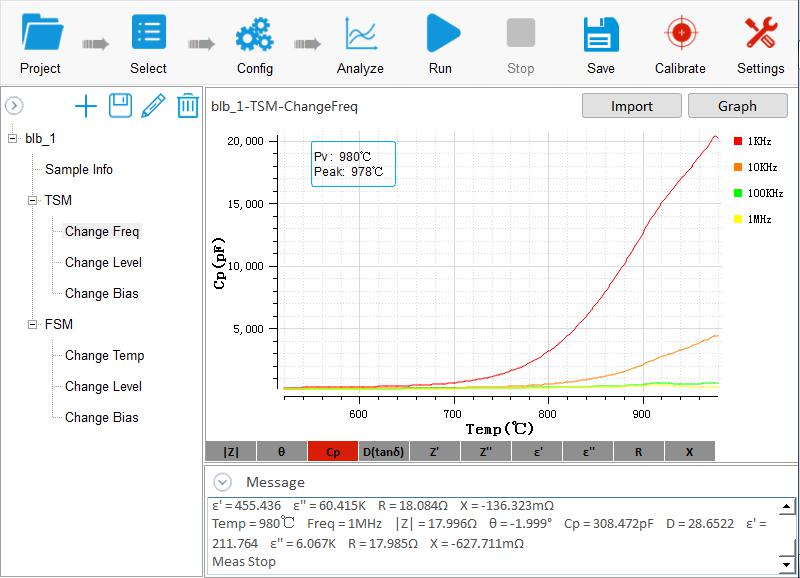

电容温谱

电阻

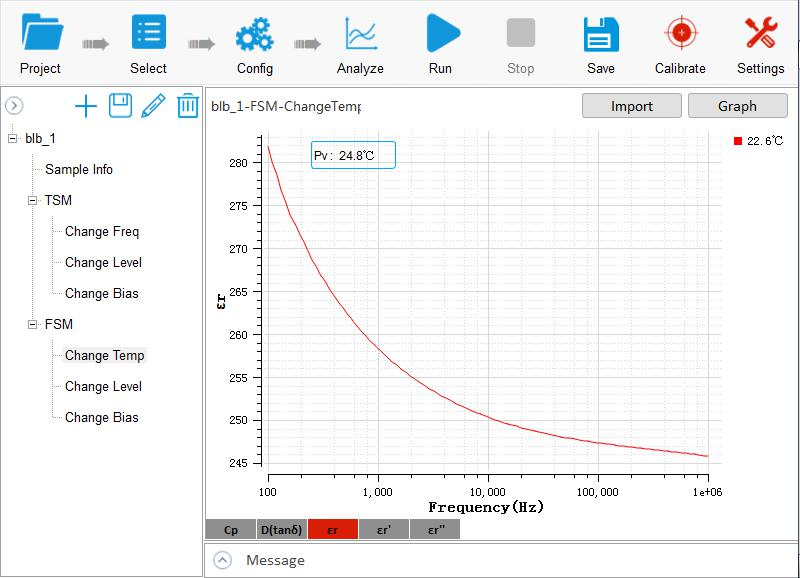

介电频谱

介电温谱

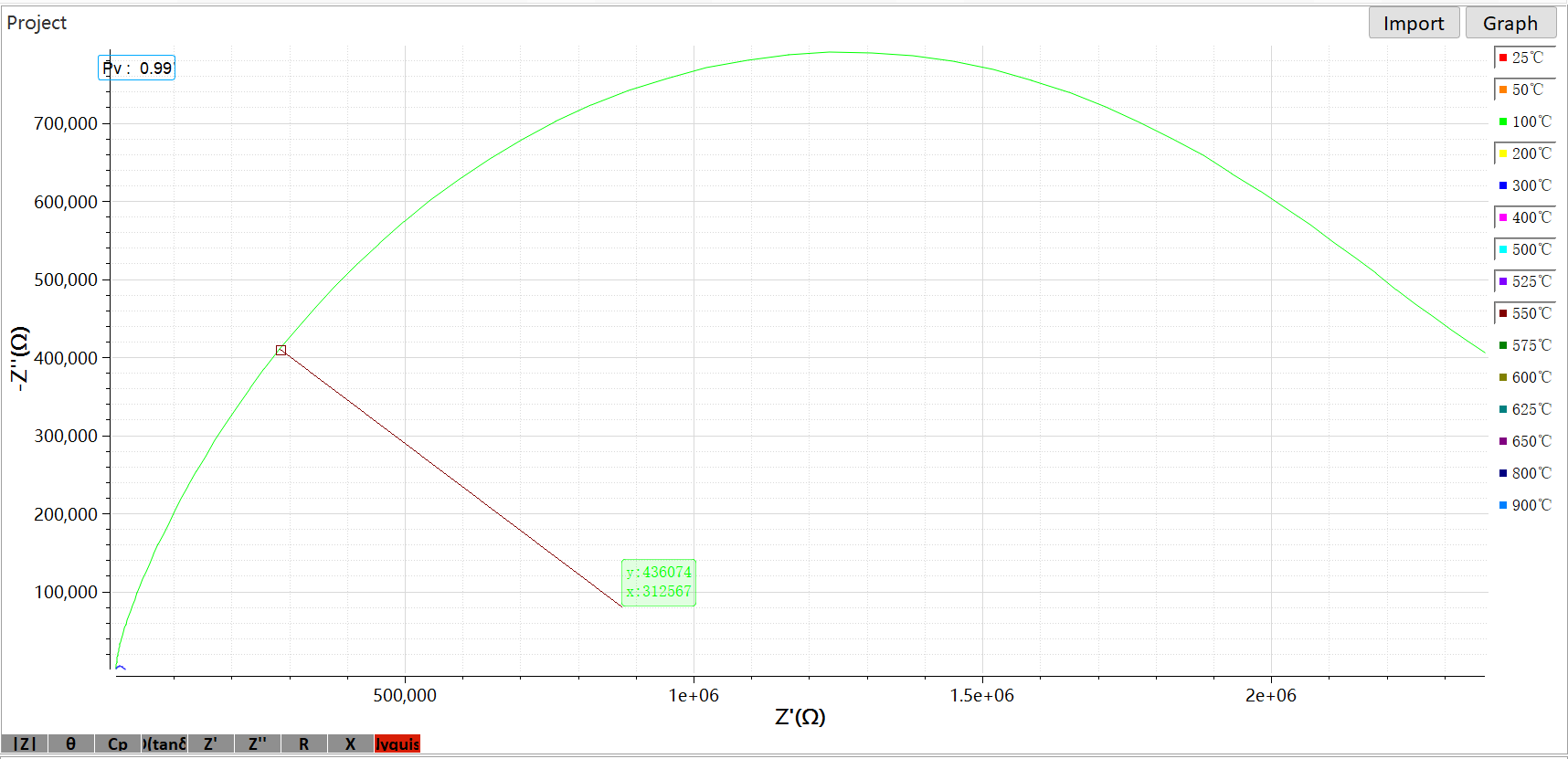

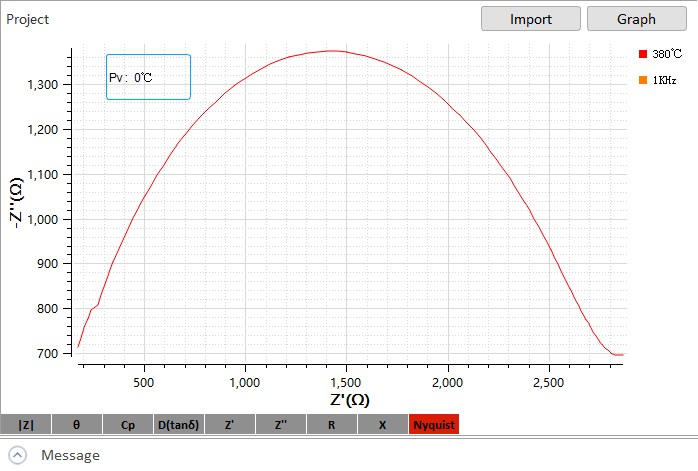

奈奎斯特图

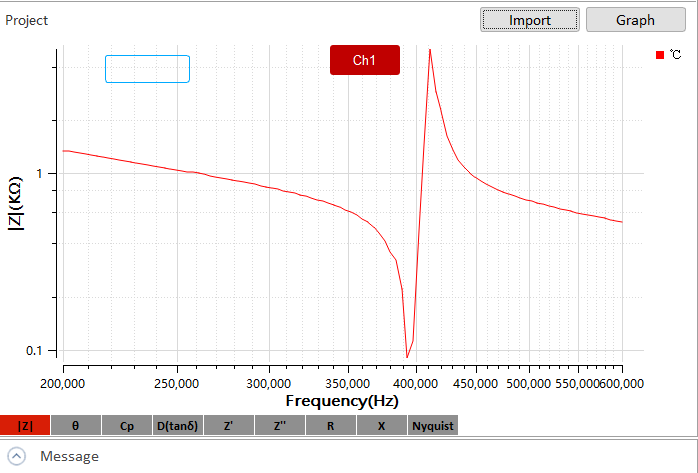

谐振频率

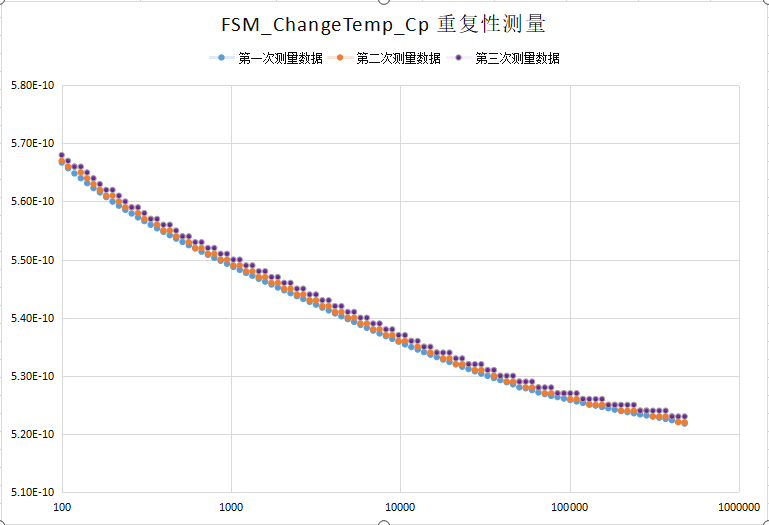

重复性

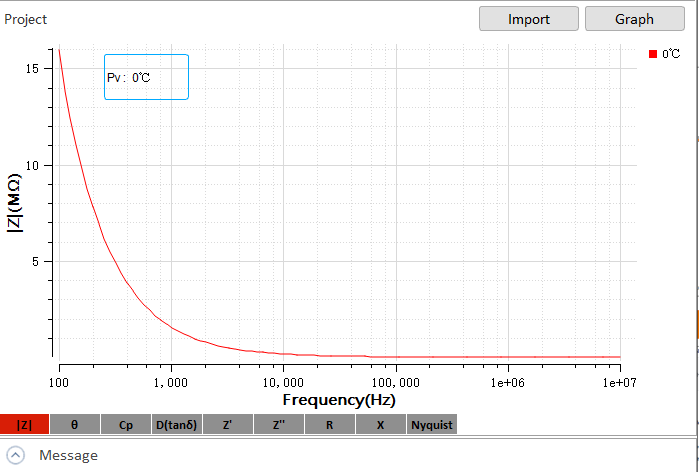

阻抗频谱

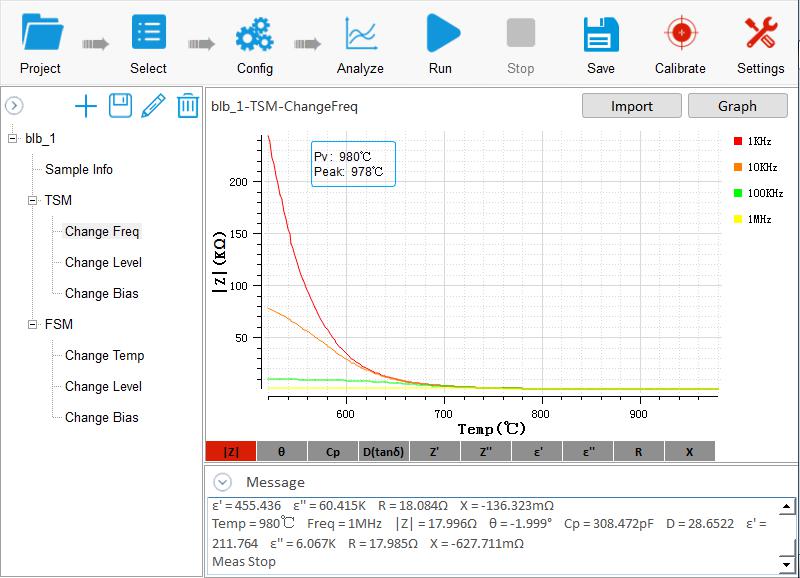

阻抗温谱

仪器说明：

可以与WK6500、Agilent4294A、KeysightE4980A、E4990A阻抗分析仪无缝连接，具体测量指标由选配阻抗分析仪实际测量范围和精度决定，可直接测量样品的介电常数和介电损耗随温度、频率、时间、偏压等变化的曲线，可以测量阻抗和相位角随温度、频率、偏压、时间等变化的曲线，同时还可以测量压电材料的机电耦合系数等。广泛应用于高校科研院所和企业单位在电介质陶瓷方面的研究。
